Zaměříme se na měřidla 1. díl: Délková měřidla, měřidla rovinnosti, úhlu a sklonu a posuvná měřítka

Vítejte na našem blogu. Víme, že vyznat se v sortimentu nářadí pro odborné a profesionální dílny může být opravdu tvrdý oříšek. V prvním dílu našeho seriálu Zaměříme se na měřidla si povíme něco o jednotlivých druzích měřidel, které nabízíme, k čemu slouží, jak s nimi pracovat a jaké máme možnosti. Projdeme spolu postupně všechny kategorie, ale v tomto díle se zaměříme na dálková měřidla, měřidla rovinnosti, úhlu a sklonu a posuvná měřítka.

Délková měřidla

Mezi délková měřidla patří: Svinovací metry, pásma, měřící pásky a dálkoměry.

Svinovací metry:

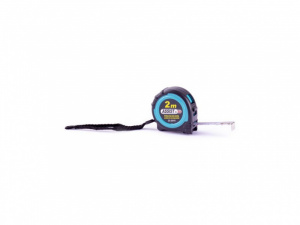

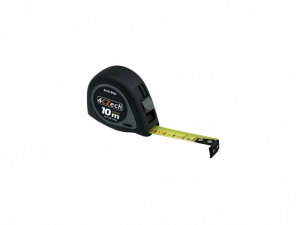

Výrobek, který zná každý. Praktický pomocník na měření vzdálenosti a výšek ve stavebnictví, dílně nebo třeba doma při rekonstrukci či nákupu nového nábytku. Správný svinovací metr by měl disponovat brzdou, která pásmo zablokuje na požadované hodnotě. Na konci metru je patka, kterou můžeme zaháknout za měřený objekt, je-li magnetická, je možné ji přichytit na kov a usnadnit si tak proces měření. Na metru bývá také spona, kterou můžeme zaháknout za opasek a tak máme metr pořád při ruce. Při výběru se musíme zamyslet, jak velké vzdálenosti budeme chtít měřit. Existují 2 metrové ale i 10 metrové varianty.



Pásma:

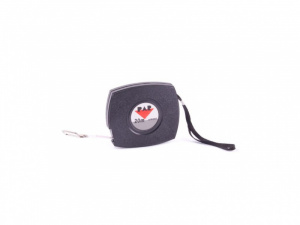

Měřící pásma jsou opět nástroje vhodné k měření vzdálenosti nebo výšky. Na rozdíl od svinovacích metrů mají měřící pásma na konci místo patky očko, které je možné zaháknout a pásmo vytahovat. Na rubu pásma je klička, kterým pásmo navíjíme zpět do krabičky. Dodávají se v I., II. a III. třídě přesnosti.

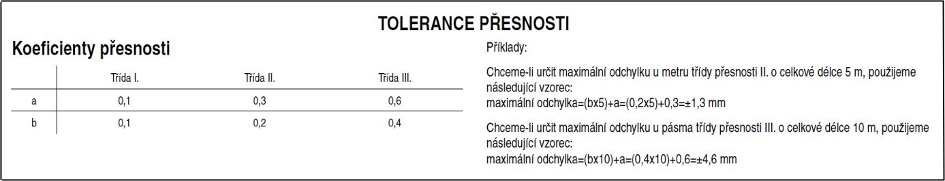

 I. tř.př. = ± (0,1 + 0,1L) mm, II.tř.př. = ± (0,3 + 0,2L) mm a III. tř.př. = ± (0,6 + 0,4L) mm

Tip:
Třída přesnosti značí normovanou základní chybu - odchylku nebo-li nepřesnost.





Dálkoměry:

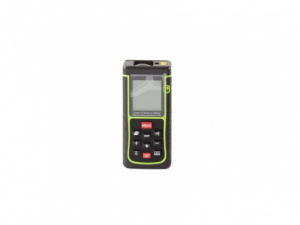

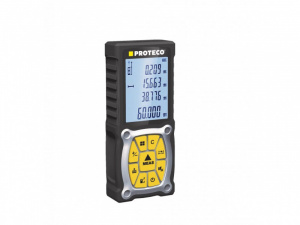

Dálkoměry měří vzdálenost pomocí laserového paprsku. Používají se převážně ve stavebnictví pro velké vzdálenosti nebo pro zaměření objektů, ke kterým nemáme fyzicky přístup. Laserové měřidlo disponuje displejem, na kterém se zobrazí naměřené hodnoty. Dálkoměry umožňují taky výpočet plochy, objemu nebo měření pomocí pythagorovy věty. Kvalitní přístroje mají také horizontální i vertikální vodováhu. Dálkoměry jsou většinou napájené bateriemi.

Měřidla rovinnosti, úhlu a sklonu

Povíme si o příměrném pravítku, měřítku, úhleníku a úhloměru.


Příměrná pravítka:

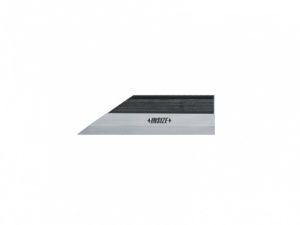

Do této kategorie patří ocelová flexibilní pravítka, nožová pravítka, lineární pravítka s propojovacím kabelem a elektronická svislá nebo lineární pravítka, která mají vysokou přesnost měření i při vysoké rychlosti posuvu. U vestavných elektronických pravítek lze nastavit nulovou polohu, která vydrží až do následné výměny baterie. Příměrná pravítka se používají ve strojírenství, při montážích, ve stavebnictví, pro kontrolu přímostí a rovinností, při ustavování rámů strojů a zařízení atd.



Měřítka:

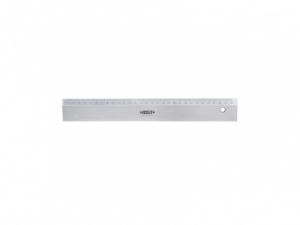

Neohebná měřítka pro kontrolu rovinnosti, značení a klasické měření. Měřítka jsou vyrobeny z hliníku a kvalitnější kousky z tvrzené oceli. Ty jsou tedy velice odolné a mají delší životnost. Používáme je tedy pro měření, můžeme je položit na předmět a zkontrolovat, zda je povrch rovný nebo je používáme při značení a rýsování.

Úhelníky:

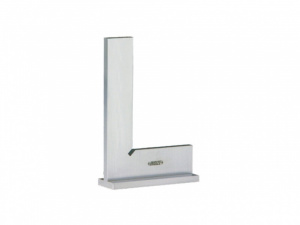

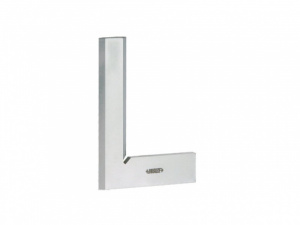

Úhelníky používáme ke kontrole kolmosti - tj. úhlu 90°. Jsou to pevná měřidla a dělí se ještě na nožové úhelníky a příložné úhelníky. Nožový úhelník má lapované břity a je možné s nimi zkontrolovat pravoúhlost a přesnou rovinnost díky světelné štěrbině. Příložný úhelník využijí tesaři, truhláři a třeba zámečníci. Jsou vyrobeny z kovu nebo plastu a lze je použít také k rýsování. Existují také digitální úhelníky s displejem.



Úhloměry:

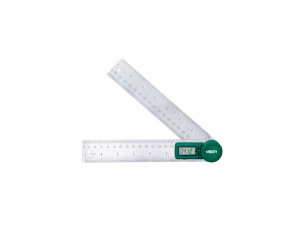

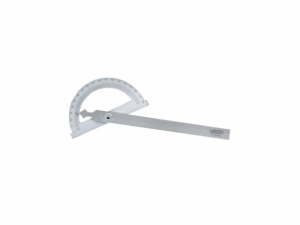

Úhloměry dělíme na obloukové a univerzální. Pokud nemáme úhloměr, ale máme jiné míry, je možńé si úhel vypočítat. Ideální je ale nějaký ten úhloměr mít vždy po ruce. Velikosti úhlů se udávají ve stupních, které se dělí na minuty a vteřiny. Většina úhloměrů měří v rozsahu 0°až 180°. Obloukové úhloměry se používají spíše pro méně přesné měření např. při zámečnických pracích a dokážou rozlišit maximálně 1°. Univerzální úhloměry dokážou měřit přesněji. Mají dvě kolmá ramena a vyměnitelné pravítko. Univerzální úhloměry bývají digitální a naměřenou hodnotu čteme z displeje.


Posuvná měřítka (dílenská šuplera):

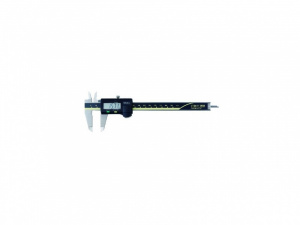

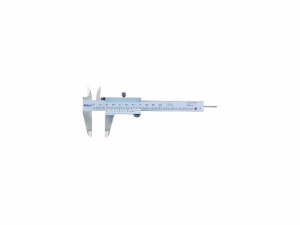

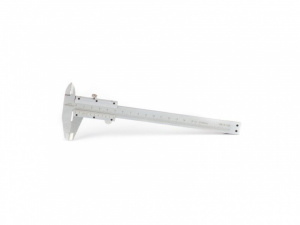

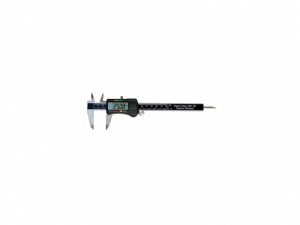

Posuvná měřítka dělíme na analogová, digitální a speciální. Posuvné měřítko neboli šuplera měří vzdálenost nebo hloubku mnohem přesněji než běžný svinovací metr nebo pásmo. Měřítko se skládá ze dvou částí, jedna část je pevná a druhá, jak sám název napovídá, posuvná. Každá část má tzv. čelist, kterou se dotkneme měřeného objektu a naměříme velmi přesnou hodnotu. Na šupleře najdeme většinou stupnicí v milimetrech a v palcích. Klasické posuvné měřítko měří rozměry do 150 mm, ale existují i větší. Digitální posuvná měřítka disponují displejem.
Měřítka využijeme pro měření vnějších a vnitřních rozměrů, hloubek a výšek, měření osazení. Speciální posuvná měřítka používáme na měření průměru a šířek zápichů, měření roztečí, ozubení, průměrů řemenic nebo třeba hloubky dezénu pneumatik.

A to je pro dnešek vše. Naše óda na měřidla tím ale nekončí. Přečtěte si náš 2. díl o hloubkoměrech, výškoměrech, mikrometrech, dutinoměrech a číselníkových indikátorech neboli úchylkoměrech a 3. díl kde se dozvíte více o kalibrech a měrkách, 3D sondách, tloušťkoměrech a drsnoměrech.
